Традиционно отопление высоких промышленных помещений осуществляется с помощью приточных тепловентиляционных установок, подающих нагретый воздух в помещение. При этом он слабо перемешивается с окружающим и поднимается вверх, скапливаясь в верхней части здания. Возникает вертикальный перепад температур порядка 10 - 15 °С, тем больший, чем выше помещение. В нижней части помещения, где обычно располагаются рабочие места, холодно, а у крыши - жарко. Для создания приемлемой температуры на рабочих местах приходится увеличивать подводимое тепло и еще более перегревать перекрытие. Снег на кровле подтаивает, вода стекает к холодному карнизу, на котором намерзает лед, и нарастают сосульки. Перед карнизом скапливается талая вода, разрушающая кровлю и внешнюю стену здания.

Используемая в высоком помещении приточно-отопительная система оснащается разработанными в институте низконапорными эжекторами, обеспечивающими смешение подаваемого в помещение теплого воздуха с холодным воздухом в рабочей зоне. Это позволяет исключить вышеописанные отрицательные явления без дополнительных энергозатрат.

Предлагаемая система отопления высоких помещений реализована в тре залах Института.

ИТПМ СО РАН предлагает внедрение данной системы отопления на промышленных предприятиях. Форма сотрудничества ИТПМ СО РАН с предприятиями - хозяйственный и лицензионный договоры.

ИТПМ осуществляет расчет, проектирование, изготовление оборудования для отопительной системы "под ключ" под конкретные условия предприятия, а также доработку, имеющейся на предприятии, системы отопления с приточной вентиляцией и оснащение ее разработанными эжекторами.

Для реализации проекта необходима следующая информация об объекте:

  1. Техническое задание для расчёта и проектирования отопительной системы.
  2. Расчеты и чертежи с описанием существующей сейчас системы отопления.
  3. Подробный чертеж здания (план, стены, окна, двери или ворота, толщина и материал стен и кровли), а также размещение установленного в нём технологического оборудования.
  4. План прилегающей к зданию территории.

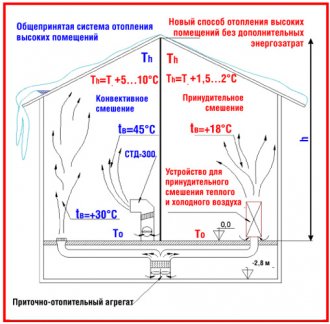

Принципиальная схема установки

Например, в корпусе № 18 ИТПМ СО РАН (аэродинамический зал):
площадь - 1728 м,
высота - 20, 3 м,
объем - 35078 м,
наружная температура -13 °С.

Высотная отметка Температура, °С
до реконструкции
Температура °С
после реконструкции
-2, 8 м +6 +18
+17, 5 м +23 +20.5

Источник: www.itam.nsc.ru
