Предохранительный Клапан в Системе Отопления

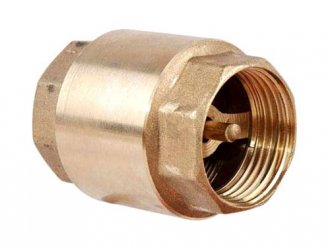

Обратный
Устройство помогает предотвратить смену направления, по которому жидкость движется в контуре. Особый механизм запора позволяет воде совершать движение лишь по одному направлению – к нагревательному баку. Помимо этого, с повышением давления в трубопроводе сквозь «носик» в клапане совершается сброс лишней воды. Чтобы не допустить выливание жидкости на пол, рекомендуют надевать сбросной патрубок на выходное отверстие клапана и произвести его выведение в канализацию.
Пружинный
Третий вариант конструкции (пружинный клапан) отличается тем, что сила давления, производимая на шток золотника, происходит не в следствии действия рычага и груза, а при помощи пружины. В результате регулировка происходит при помощи варьирования интенсивности сжатия пружины, сам же рабочий принцип никаких отличий не имеет. Пружинные системы получили наибольшее распространение.
Достоинства пружинного клапана:
- компактность;
- невозможность сбить настройку, все изменения только при помощи специальных инструментов;
- вертикальное положение штока золотника не является обязательным условием;
- комбинация с прочими устройствами (например, с развоздушивающим механизмом).
Шаровый
В основе лежит тот же принцип, однако пружина и затвор заменены стальным шаром, под действием силы тяжести закрывающим сливное отверстие. В результате накладывается ряд ограничений, например, возможность использования исключительно на горизонтальных отопительных участках.

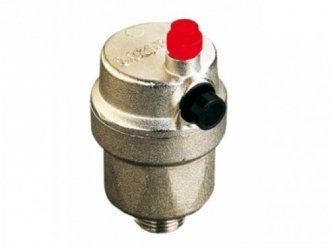

Воздушный
Кроме лишнего давления в отопительной системе имеется еще риск возникновения воздушных пробок, которые, как правило, образуются в случае, если теплоносителем является вода. Вода комнатной температуры содержит определенное количество растворенного воздуха, высвобождающегося при нагреве. Монтаж воздушного предохранительного клапана для отопления в замкнутой системе предотвратит скопление воздуха, перекрывающего движение воды.

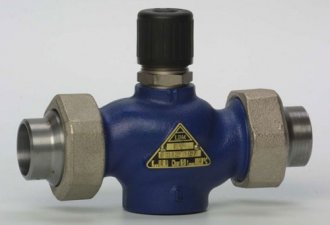

Регулирующий
Данную разновидность клапана устанавливают перед радиаторами. Его функцией является контроль температуры. Принцип таков: температура теплоносителя увеличивается, пропускное отверстие сужается, поток полностью перекрывается и не поступает в батареи. То есть, есть возможность регулировать температуру системы обогрева, благодаря чему сокращается расход энергии, а температура остается максимально комфортной.
